Guide d'utilisation

Description des formes et des couleurs utilisées pour représenter les antennes

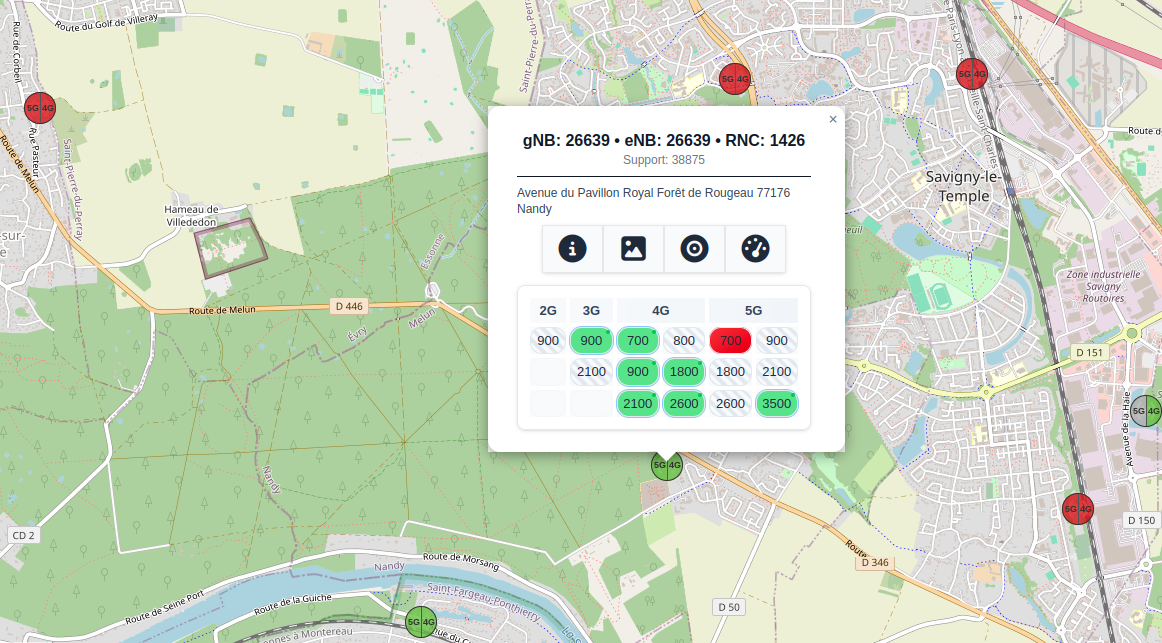

Sites du réseau propre

Les sites sont représentés par un petit cercle partagé en trois secteurs représentant les 3 technologies utilisées par Freemobile (3G, 4G & 5G).

Chaque technologie est marquée d’une couleur représentant l’état d’avancement du site pour cette technologie selon les données de l’ANFR et le progrès de la collecte de la communauté RNCmobile :

  • Couleur blanche : la technologie n’est pas prévue à ce stade,
  • Couleur rouge : la technologie est en projet approuvé par l’ANFR,
  • Couleur grise : la technologie est en service (autorisée par l’ANFR), mais n’a pas été identifiée par la communauté,
  • Couleur verte : la technologie est en service et a été identifiée par la communauté sur la totalité des fréquences autorisées,
  • Hachures vertes et blanches : la technologie est en service et a été identifiée par la communauté sur une partie des fréquences autorisées.
  • Couleur orange (application uniquement) : utilisée pour marquer le site sur lequel le mobile est connecté. Le secteur correspondant à la technologie en cours d’utilisation apparaît en orange.

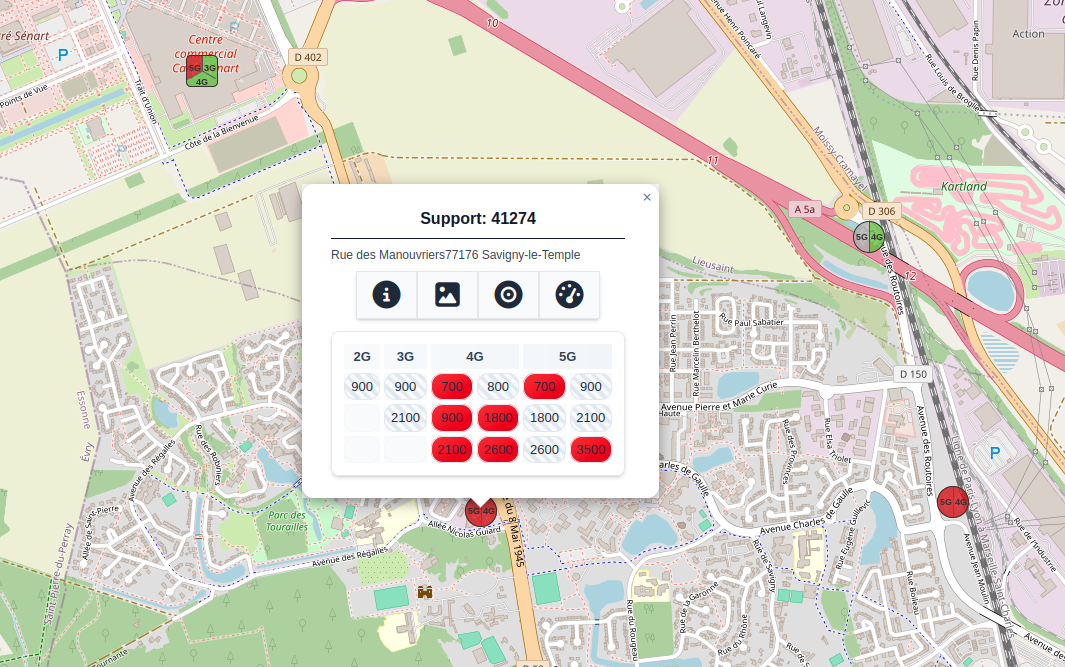

Exemples :

  • 3G identifiée sur les deux fréquences, secteur 3G vert uniforme,
  • 4G identifiée sur les trois fréquences autorisées par l’ANFR, secteur 4G vert uniforme,
  • 5G en projet approuvé par l’ANFR sur les deux fréquences généralement utilisées par Freemobile, secteur 5G rouge uniforme.

  • 3G identifiée sur les deux fréquences, secteur 3G vert uniforme,
  • 4G identifiée sur les fréquences en service, mais une fréquence au moins n’a pas été identifiée, secteur 4G vert hachuré,
  • 5G en projet, secteur 5G rouge uniforme.

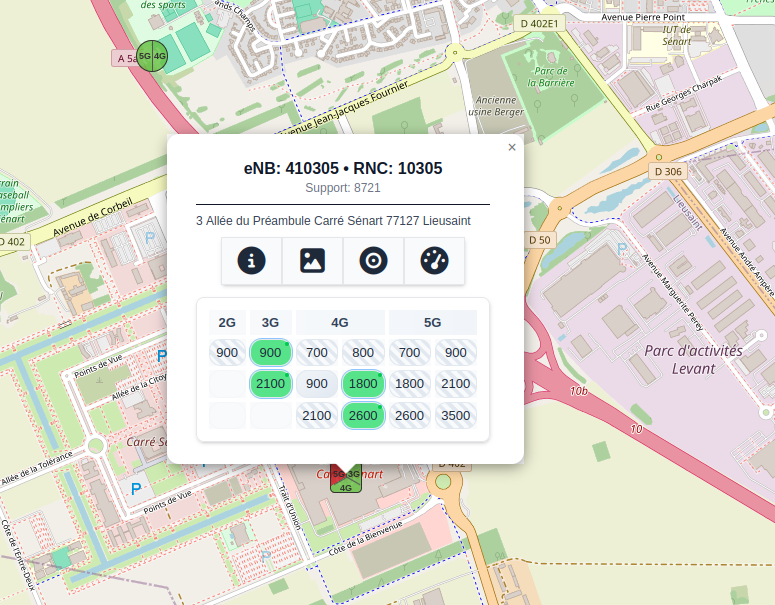

Sites partagés en intérieur de locaux et équipements

1) Cas des sites déclarés à l’ANFR :

Ils sont représentés par un petit carré partagé en trois secteurs représentant les 3 technologies utilisées par Freemobile (3G, 4G & 5G).

Les couleurs sont les mêmes que pour les sites en réseau propre (voir ci-dessus).

Exemple :

  • 3G autorisée par ANFR, mais aucune fréquence n'est identifiée par la communauté, secteur 3G gris,
  • 4G identifiée sur les deux ou trois fréquences autorisées par l’ANFR, secteur 4G vert uniforme,
  • 5G non prévue à ce stade, secteur 5G blanc.

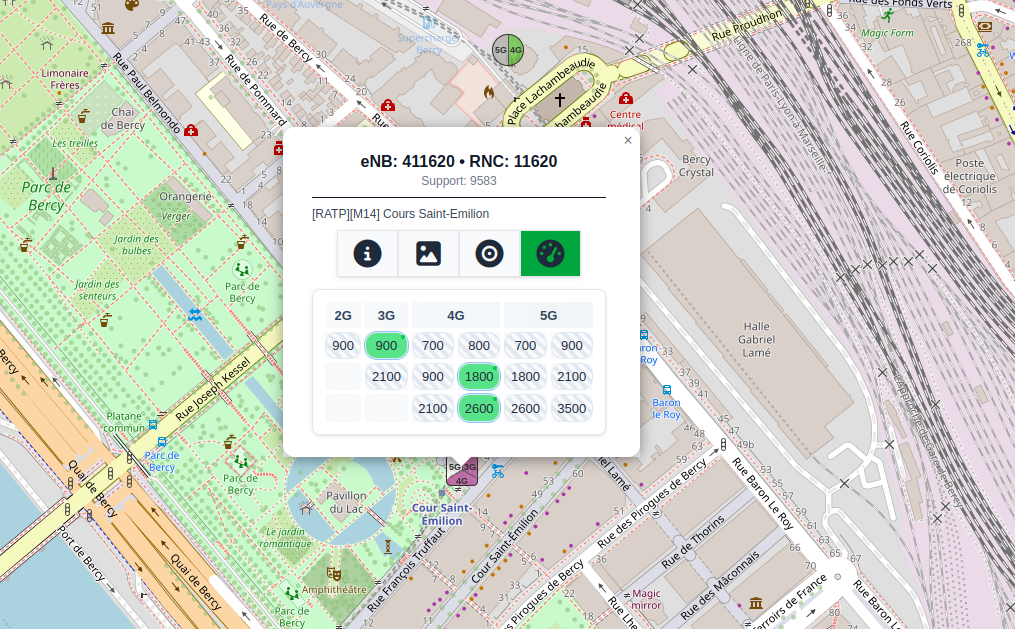

2) Cas des sites non déclarés à l’ANFR (Hors ANFR) :

Ils sont représentés par un petit carré partagé en trois secteurs représentant les 3 technologies utilisées par Freemobile (3G, 4G & 5G). S’agissant de sites non déclarés à l’ANFR, donc en absence d’informations sur les technologies utilisées, les technologies (et fréquences en pavé) identifiées sont marquées en mauve, les autres restent en blanc.

Exemple :

  • 3G au moins une fréquence détectée et identifiée par la communauté, secteur 3G mauve uniforme,
  • 4G au moins une fréquence détectée et identifiée par la communauté, secteur 4G mauve uniforme,
  • 5G non détectée, secteur 5G blanc.

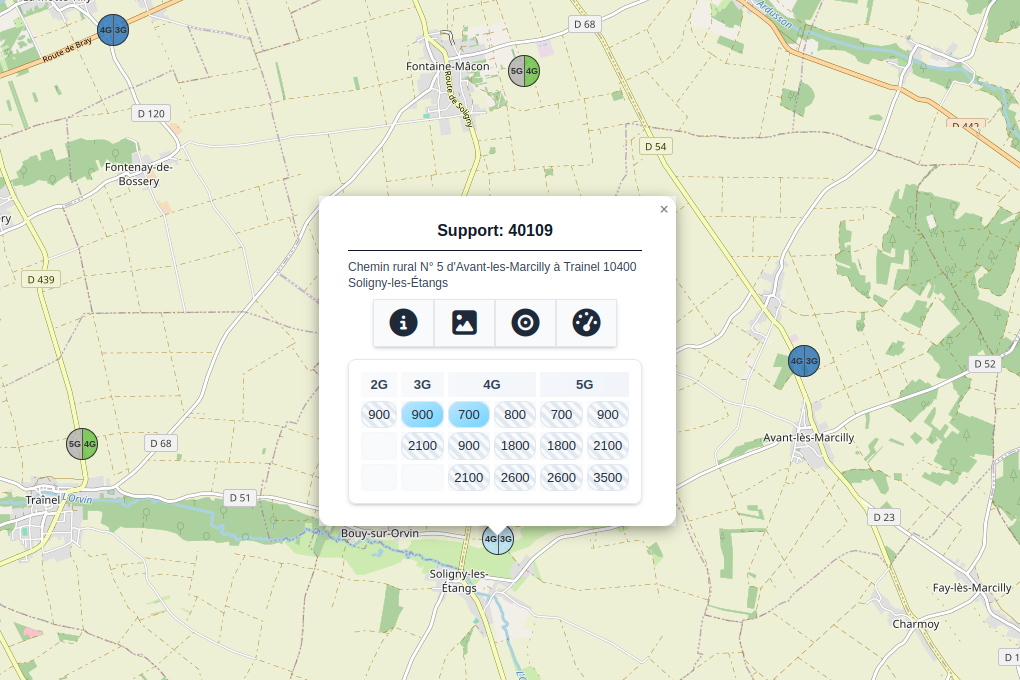

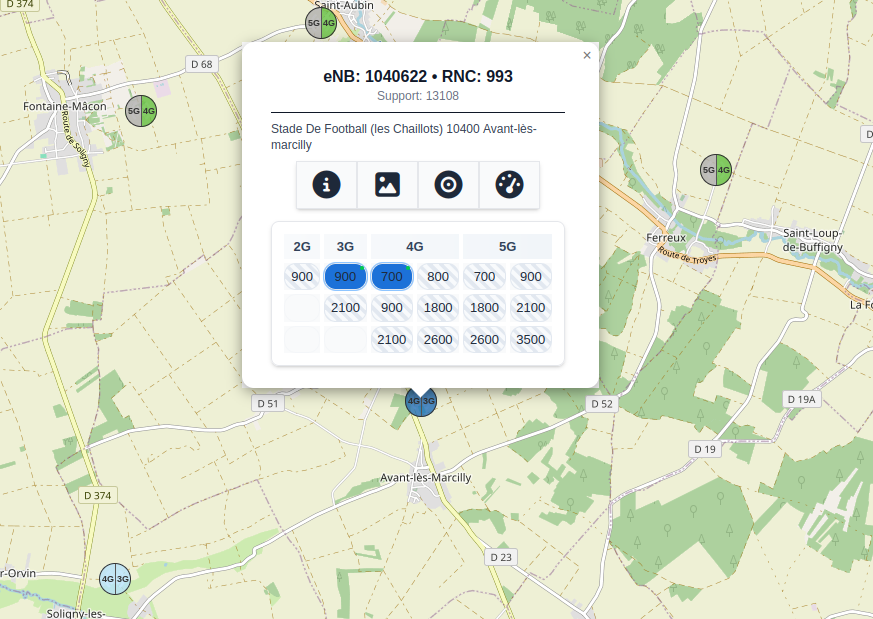

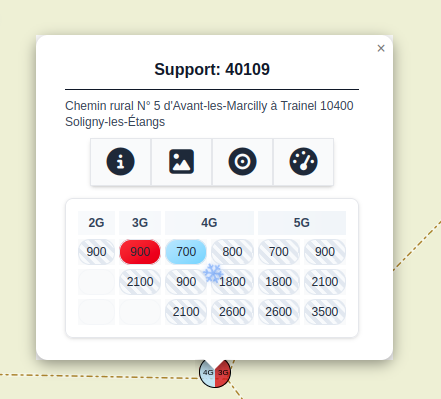

Sites en zone blanche

Ils sont représentés par un cercle partagé en deux secteurs représentant les deux seules technologies utilisées en zone blanche (3G, 4G).

  • Couleur blanche : la technologie n’est pas prévue à ce stade,
  • Couleur rouge : la technologie est en projet,
  • Couleur bleu ciel : la technologie est en service, mais n’a pas été identifiée par la communauté,
  • Couleur bleu foncé : la technologie est en service et a été identifiée par la communauté,

  • 3G en service mais non identifiée par la communauté, secteur 3G bleu ciel,
  • 4G non déclarée à l’ANFR (anciennes 3GZB à convertir en 4G avant fin 2022 selon le programme "New deal mobile"), secteur 4G blanc.

  • 3G identifiée sur la fréquence 900 MHz (ou 2100 MHz), secteur 3G bleu foncé,
  • 4G en projet en 700 MHz par l’ANFR, mais non identifiée, secteur 4G rouge.

  • 3G identifiée sur la fréquence 900 MHz (ou 2100 MHz), secteur 3G bleu foncé,
  • 4G identifiée sur la fréquence 700 MHz, 800 MHz ou sur les deux, secteur 4G bleu foncé.

NB : La mini-fenêtre - affichée au-dessus du point de localisation du site - rappelle l'identifiant du support d'antenne utilisé par l'ANFR et l'adresse du site. Les 6 icônes permettent l'accès aux principales fonctions de l'application. Les pavés colorés ou barrés permettent de décliner au niveau de chaque fréquence, l'état d'avancement du site. Les couleurs appliquées aux fréquences ont le même sens que celles appliquées aux technologies.
